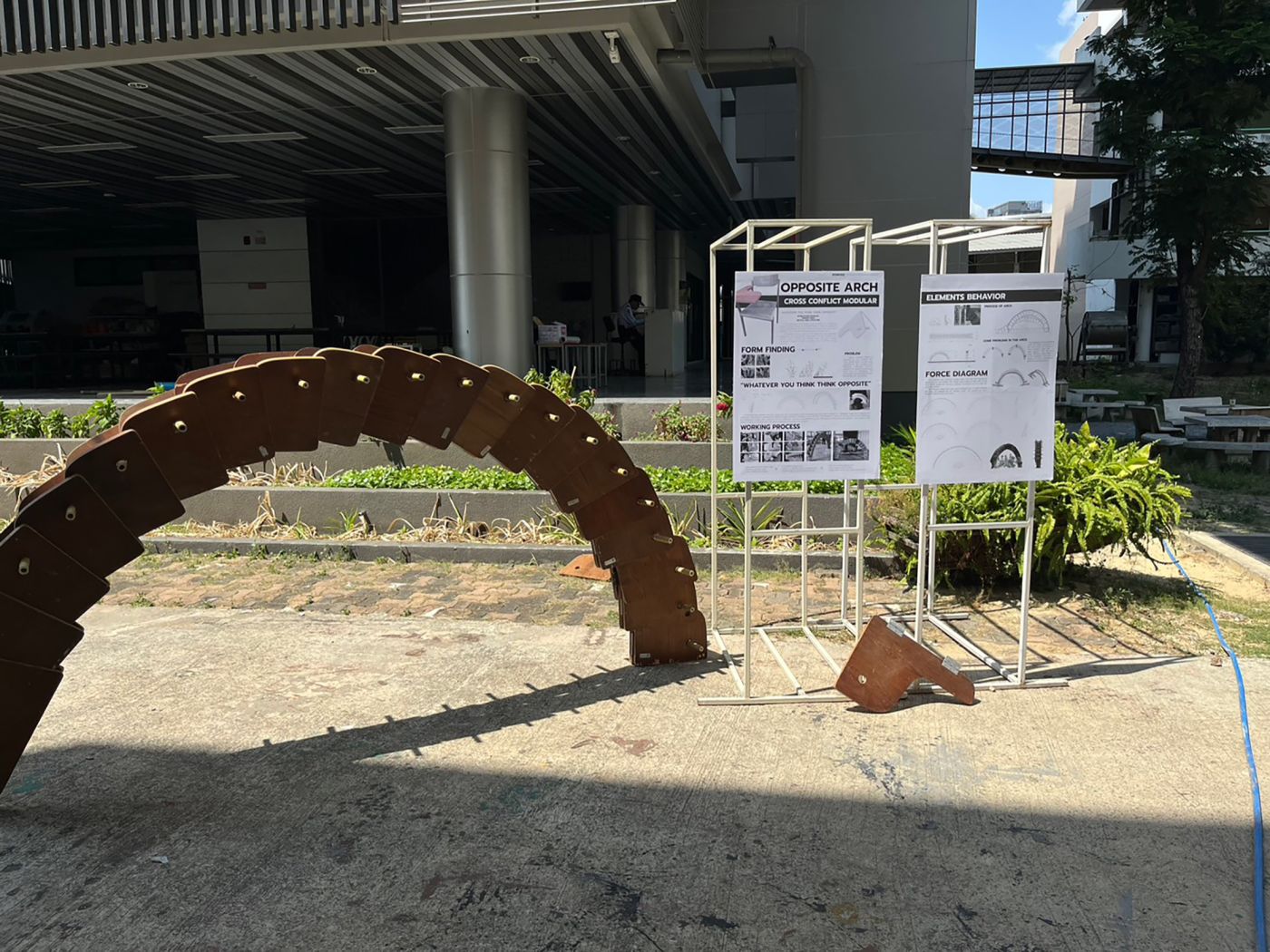

Opposite Arch

TH: เราเล็งเห็น Form เรขาคณิตที่น่าสนใจของตัวแผ่นรองแขนของเก้าอี้เลคเชอร์ไม้ เลยมีความเห็นว่าจะนำรูปร่างที่เป็นเอกลักษณ์นี้ มาขึ้นเป็นงานระบบโครงสร้าง โดยพวกเราได้นำแผ่นชิ้นไม้มาติดสองแผ่นเข้าด้วยกันด้วยบานพับปีกผีเสื้อ เพื่อสร้างขึ้นมาและนับเป็นหนึ่ง Modular หลังจากนั้นก็นำมาเจาะรูวงกลมที่ตัวแผ่นไม้ เพื่อนำไม้ไผ่มาใส่เข้าไปในตัวรูนั้น เพื่อที่หลังจากนั้นจะนำตัว Modular เหล่านี้มาวางขัดกันเพื่อขึ้นให้มันมาเป็น Arch ในขั้นตอนสุดท้าย โดยการ Interlock กันนี้จะช่วยในเรื่องของการหยุดแรงที่ถูกผลักออกจาก Arch และช่วยกระจายแรงไปทั่วทั้งชิ้น

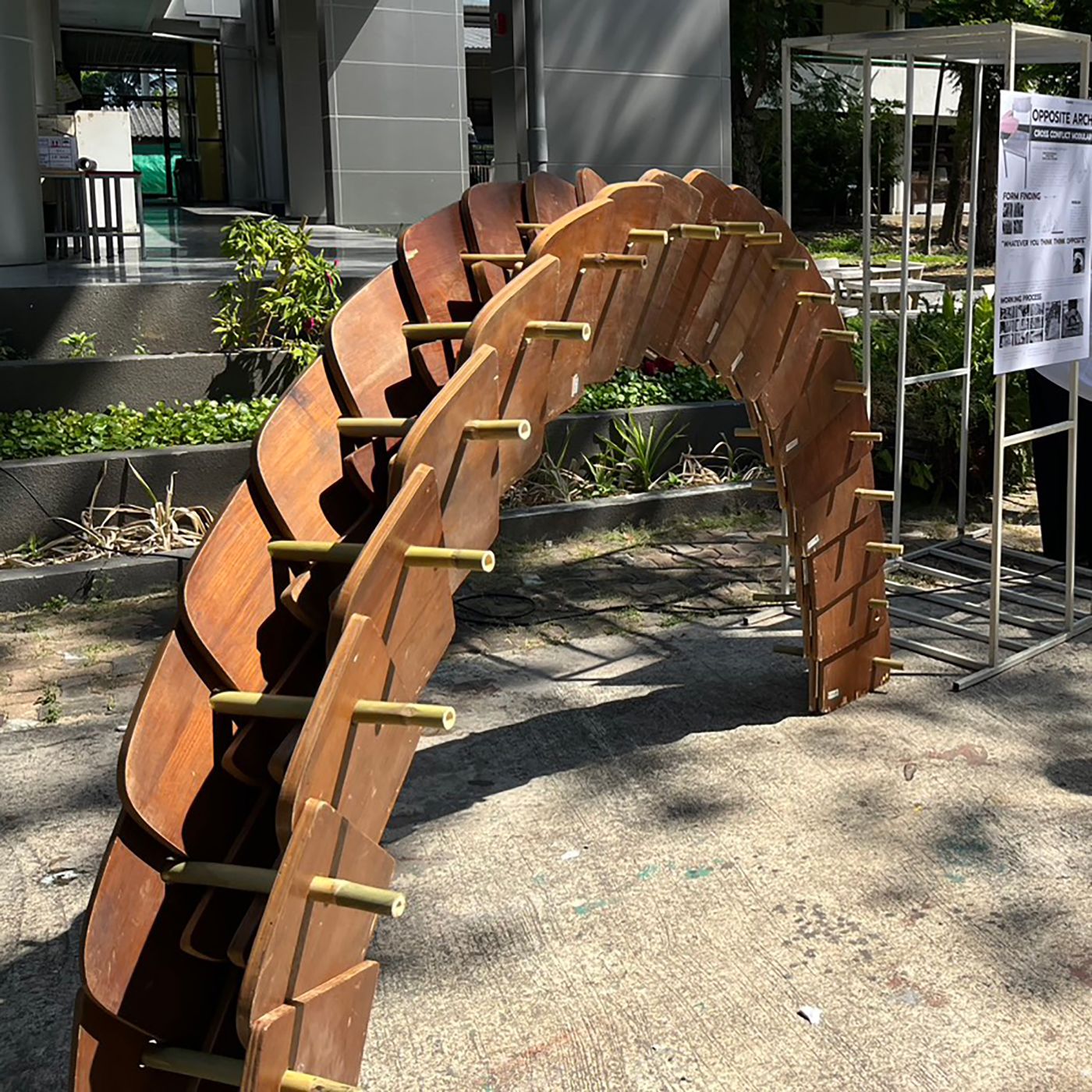

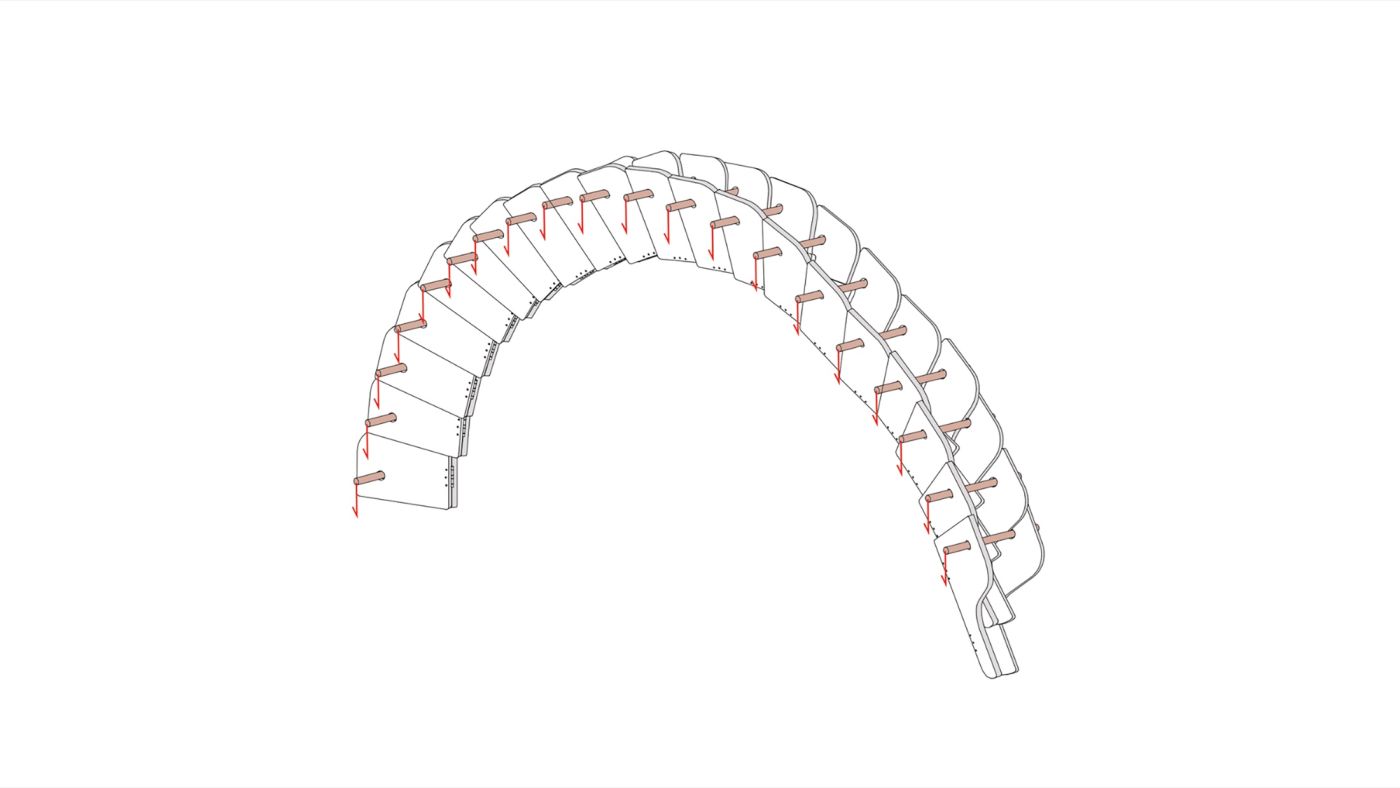

EN: We noticed the interesting geometric form of the arm-rest panels of wooden lecture chairs and decided to use this distinctive shape to build a structural system. We joined two wooden panels together with a butterfly hinge to make one modular unit, then drilled circular holes into the panel so bamboo could be inserted. These modular units were then laid crossing and interlocking one another to finally form an arch. This interlocking helps resist the thrust forces pushed outward from the arch and distributes the load throughout the whole piece.

Proposition

TH: นำรูปร่างเอกลักษณ์ของแผ่นรองแขนเก้าอี้เลคเชอร์มาเป็น Element ตั้งต้นในการขึ้นระบบโครงสร้างซุ้มโค้ง (Arch) ที่สามารถกระจายและรับแรงได้ด้วยการขัดกันของโมดูล
EN: Can the distinctive shape of a lecture-chair arm rest become the base element for building an arch structural system that distributes and carries load through interlocking modules?

Research Context

TH:
EN:

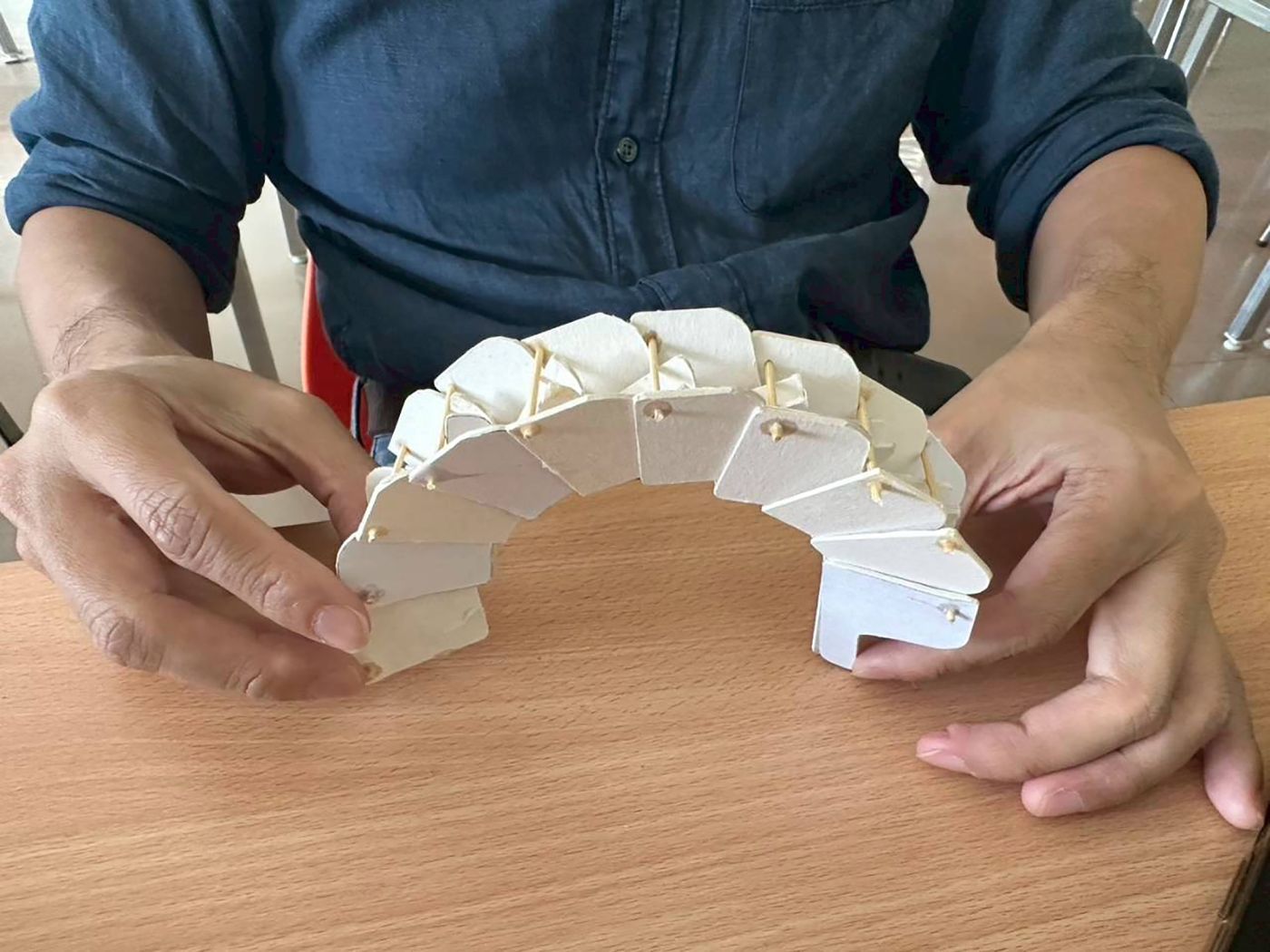

Experimental Methodology

TH: ขั้นตอนการทำ

1. นำไขควงมาไขตัวแผ่นรองแขนของเก้าอี้เลคเชอร์ โดยตัวขุดยึดของแผ่นรองแขนจะอยู่ใต้โครงเหล็กที่รองรับแผ่นรองแขนเอาไว้
2. นำแผ่นรองแขนที่ได้มาจับคู่กันนับเป็นหนึ่งชุด หลังจากนั้นนำแผ่นรองแขนมายึดติดกันด้วยบานพับปีกผีเสื้อ
3. หลังจากนั้นก็นำแต่ละชุดเจาะรูวงกลมเส้นผ่านศูนย์กลาง 3 เซนติเมตร โดยมุมที่ถูกเจาะจะถูกวัดเข้ามาจากมุมของแผ่นที่รองแขน ทำมุม 45 องศา ลึกเข้ามา 12 เซนติเมตร
4. เตรียมแท่งไม้ไผ่ยาว 45 เซนติเมตร ขนาดเส้นผ่านศูนย์กลาง 2-2.5 เซนติเมตร
5. นำชุดแผ่นรองแขนที่ติดบานพับและเจาะรูวงกลมเรียบร้อยมาใส่แท่งไม้ไผ่นับเป็น 1 โมดูล

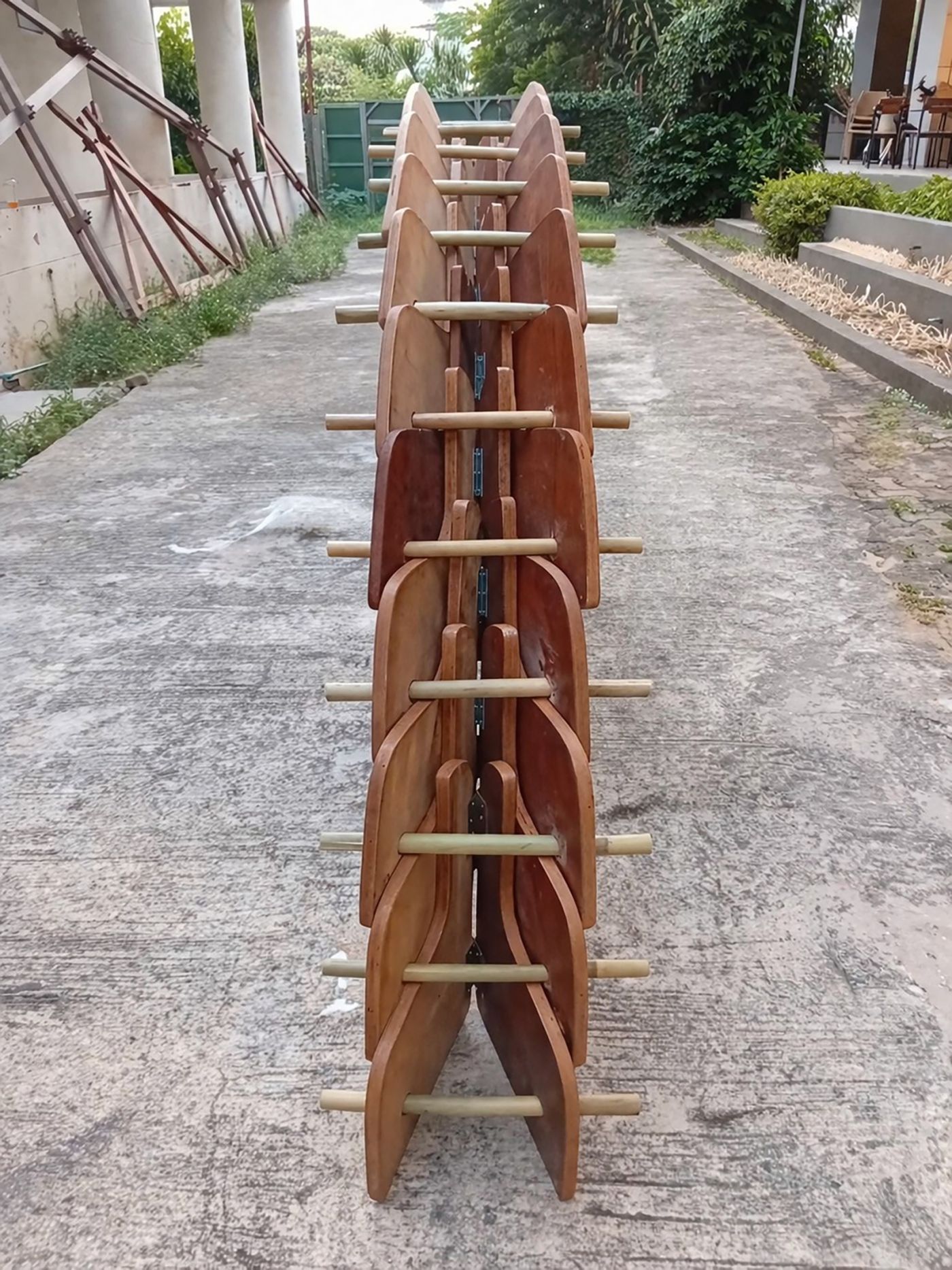

6. นำโมดูลเหล่านั้นมา Interlocking กัน

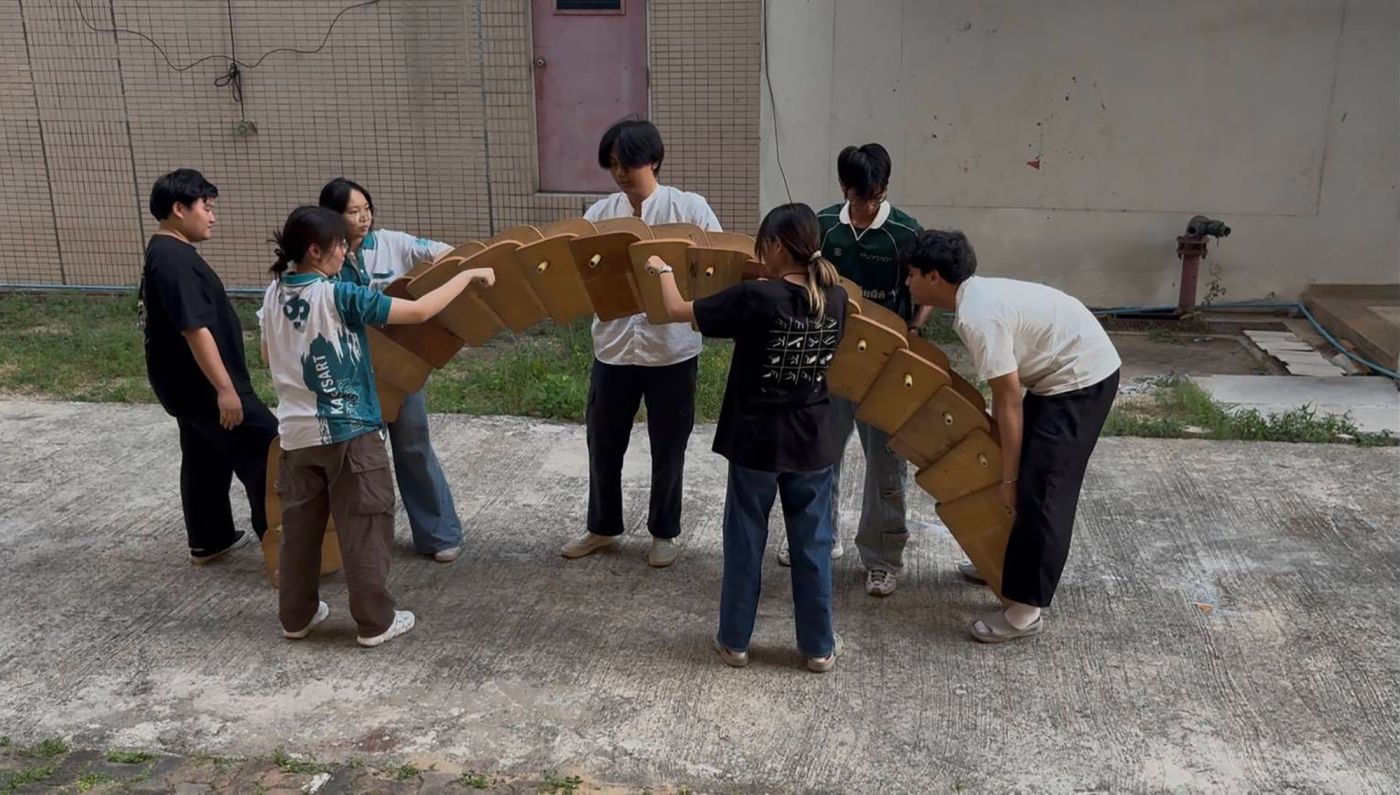

7. ดึงตัวชิ้นงานขึ้นเป็นโครงสร้าง Arch ในที่สุด
   EN: Process
8. Use a screwdriver to detach the arm-rest panel from the lecture chair; the fixing bracket sits beneath the steel frame supporting the arm rest.
9. Pair two arm-rest panels into one set, then fasten them together with a butterfly hinge.
10. Drill a 3 cm diameter circular hole into each set, positioned at a 45-degree angle measured 12 cm in from the corner of the arm-rest panel.
11. Prepare bamboo rods 45 cm long, 2-2.5 cm in diameter.

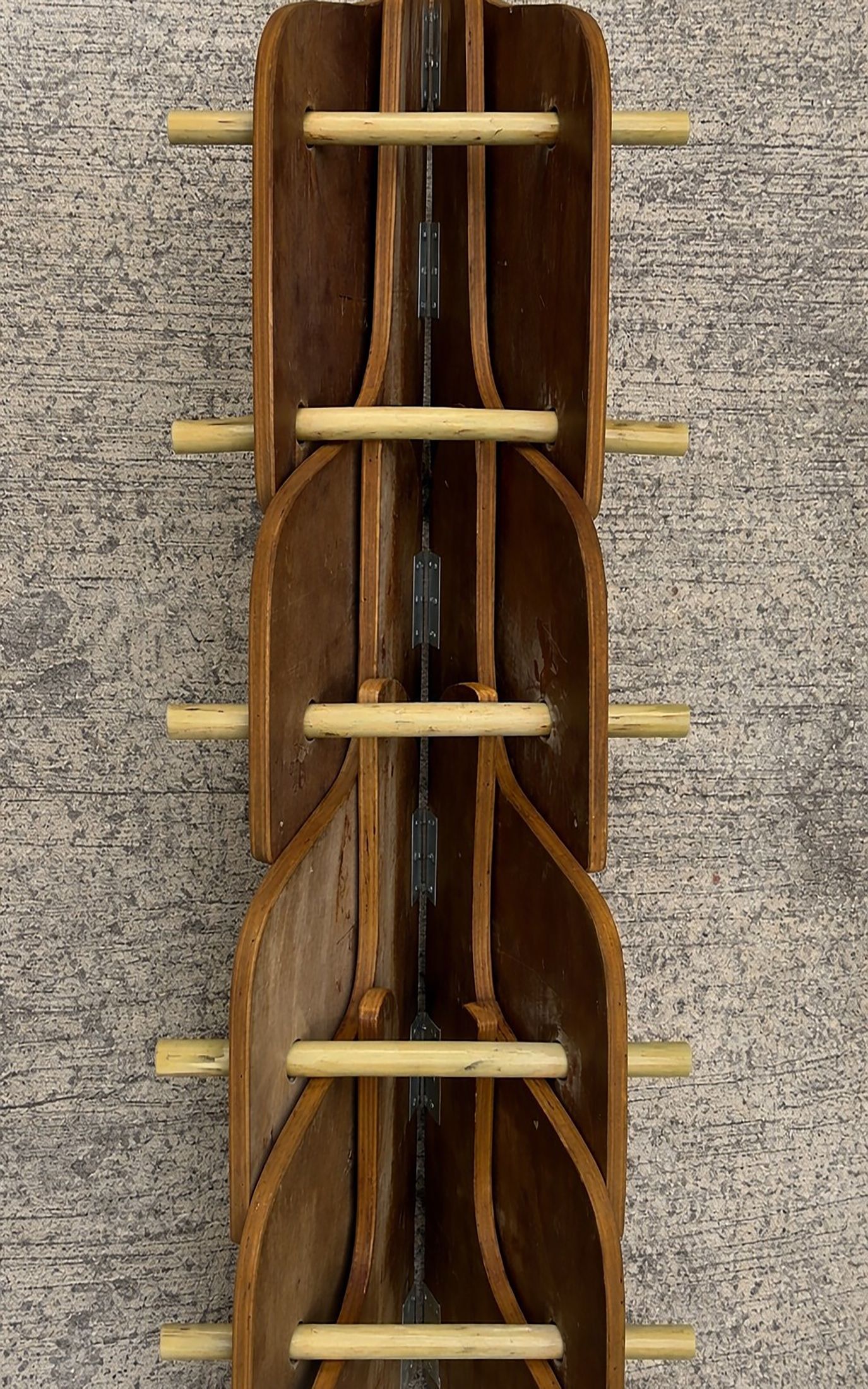

12. Insert the bamboo rod into the hinged, drilled arm-rest set to make 1 module.
13. Interlock those modules together.

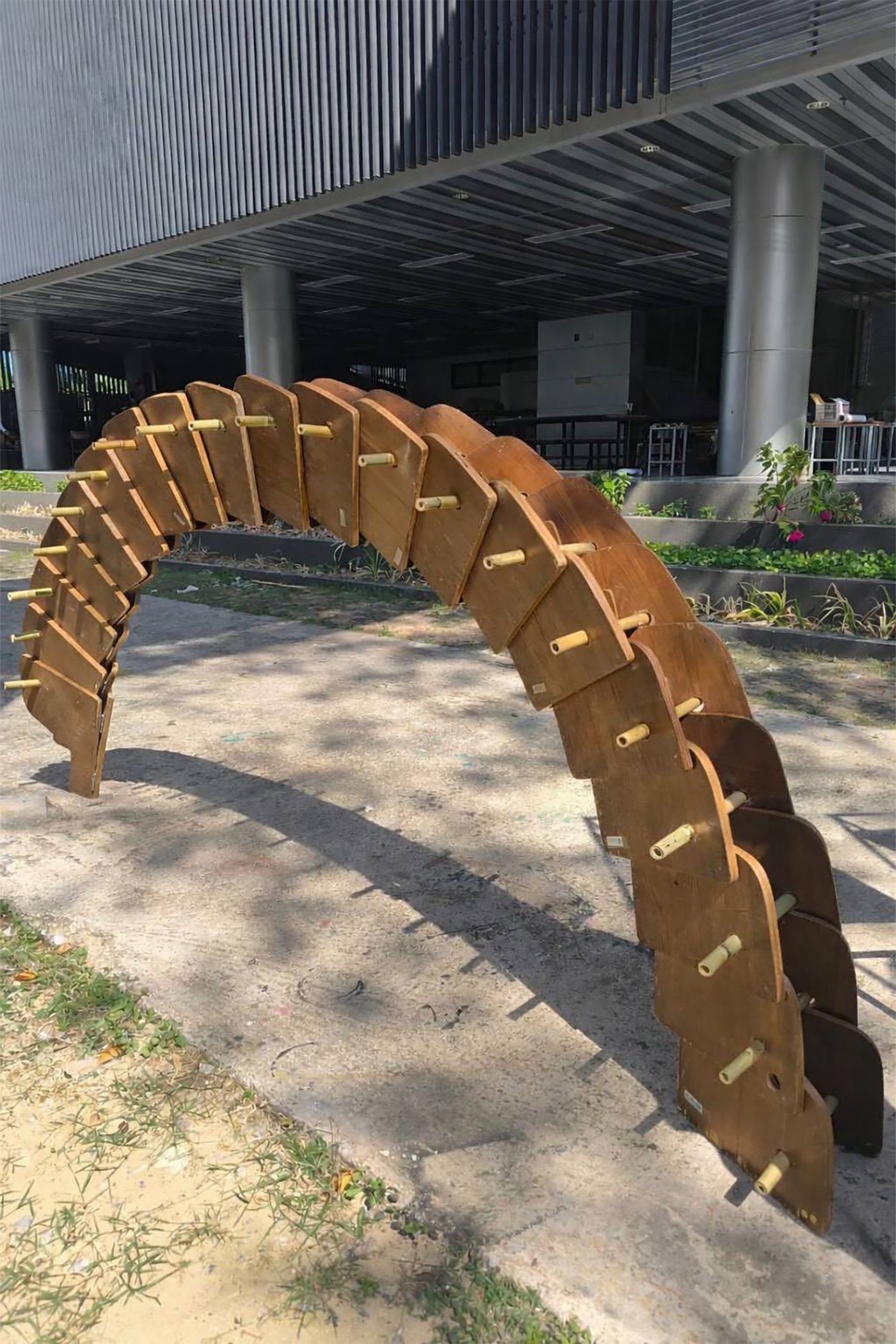

14. Finally raise the assembly into an arch structure.

Material / Structural Performance

TH: ในส่วนของผลทดสอบสำคัญ หลังจากการขึ้นเป็นโครงสร้าง Arch เราได้พบเจอว่าบานพับบางจุดมีการหลุดออกจากตัวโมดูลของมัน ทำให้เกิดความเข้าใจถึงจุดที่รับแรงเค้นและแรงดันที่สูงที่สุดในตัวระบบโครงสร้าง
ขนาดของโครงสร้างโดยรวมจากแบบแปลน:

• ความกว้างฐานซุ้มโค้ง: 3.00
• ความสูงซุ้มโค้ง: 1.50
  ขนาดของข้อต่อไม้ไผ่ (Bamboo Joints) และการเจาะรู:
• ข้อต่อไม้ไผ่มีความยาว 45 เซนติเมตร (ในแบบรูปด้านระบุเป็น 0.45)
• ข้อต่อไม้ไผ่มีเส้นผ่านศูนย์กลางขนาด 2-2.5 เซนติเมตร
• รูที่เจาะบนแผ่นไม้เพื่อสอดไม้ไผ่มีเส้นผ่านศูนย์กลางขนาด 3 เซนติเมตร
  ระยะและองศาในการขึ้นรูปโมดูล (Form Finding):
• การวัดระยะทแยงมุมจากมุมของแผ่นไม้อยู่ที่มุม 45 องศา ความยาวของการวัดแนวทแยงมุมนี้คือ 12 เซนติเมตร
• ระยะ 12 เซนติเมตรนี้คือความยาวขั้นต่ำที่จำเป็นสำหรับการสร้างโครงสร้างซุ้มโค้ง
  จำนวนระบบโครงสร้าง:
• โครงสร้างนี้ถูกแบ่งออกเป็น 2 ระบบ (System 1 และ System 2) ซึ่งนำมาประกอบไขว้และขัดกันจนเกิดเป็นซุ้มโค้ง

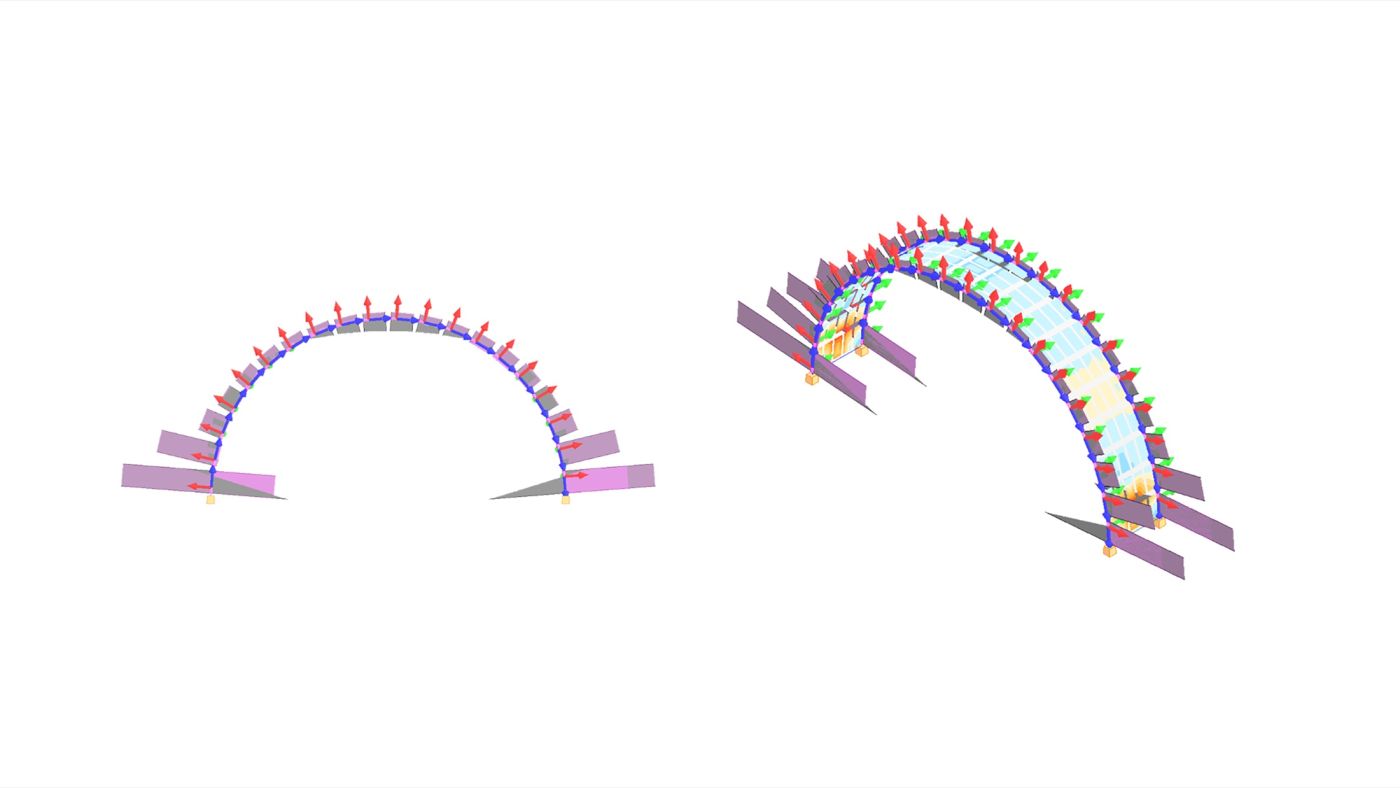

  EN: The key test finding: after raising the arch structure, we found that some hinges detached from their modules, revealing the points carrying the highest stress and thrust in the structural system.

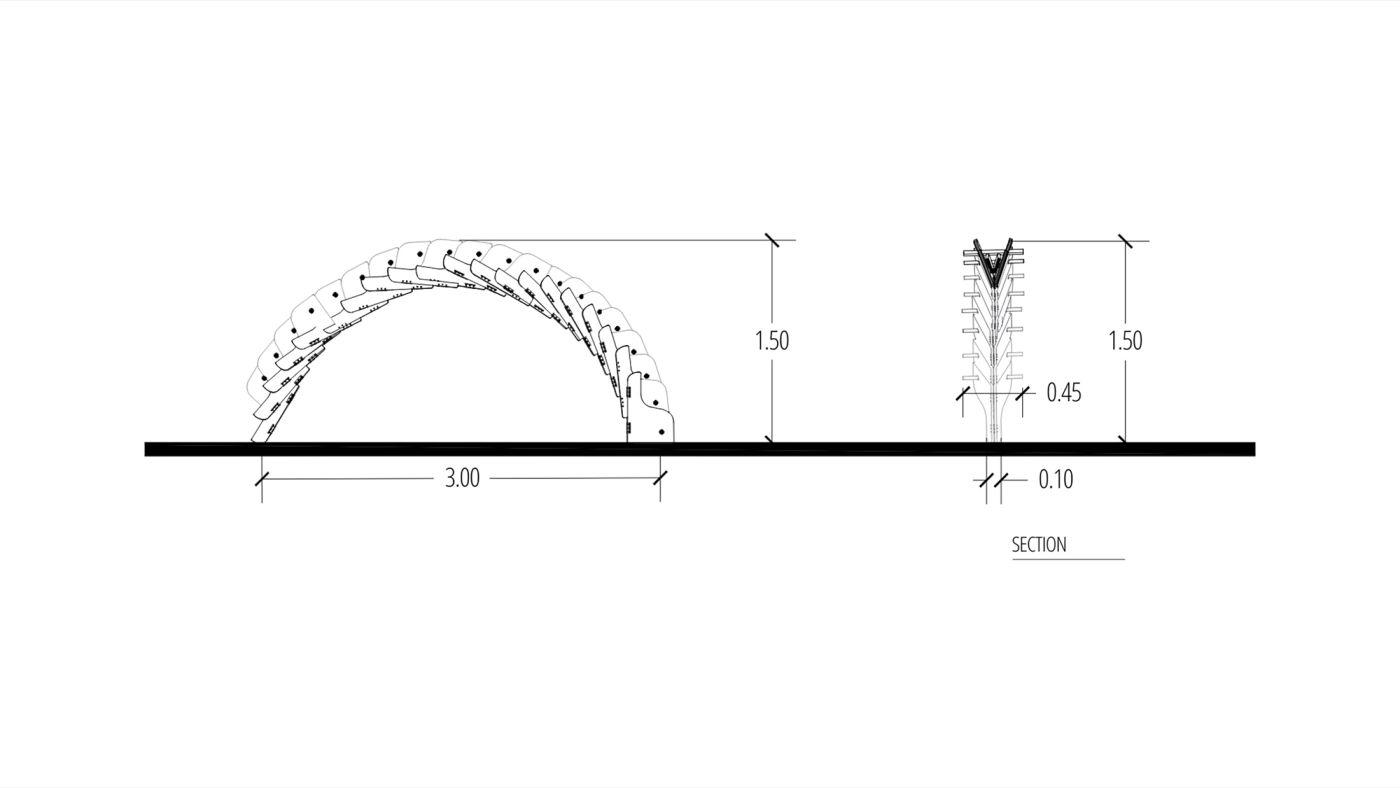

  Overall dimensions from the plan:
• Arch base width: 3.00
• Arch height: 1.50
  Bamboo joints and drilling:
• Bamboo joints are 45 cm long (noted as 0.45 in the elevation drawings)
• Bamboo joints are 2-2.5 cm in diameter
• The holes drilled in the wood panels to insert the bamboo are 3 cm in diameter
  Form-finding distances and angles:
• The diagonal measurement from the corner of the wood panel is at a 45-degree angle, with a diagonal length of 12 cm
• This 12 cm distance is the minimum length required to build the arch structure
  Number of structural systems:
• The structure is divided into 2 systems (System 1 and System 2), assembled crossing and interlocking to form the arch.
  Materials used:
• Butterfly hinge (for joining arm-rest panels) - 40
• Bamboo rods (inserted into prepared holes) - 20
• Lecture desk arm-rest panels - 40
